Teplovodná rohová krbová vložka s oceľovou konštrukciou Defro. Model s nastaviteľnými nožičkami a otváraním do boku. |

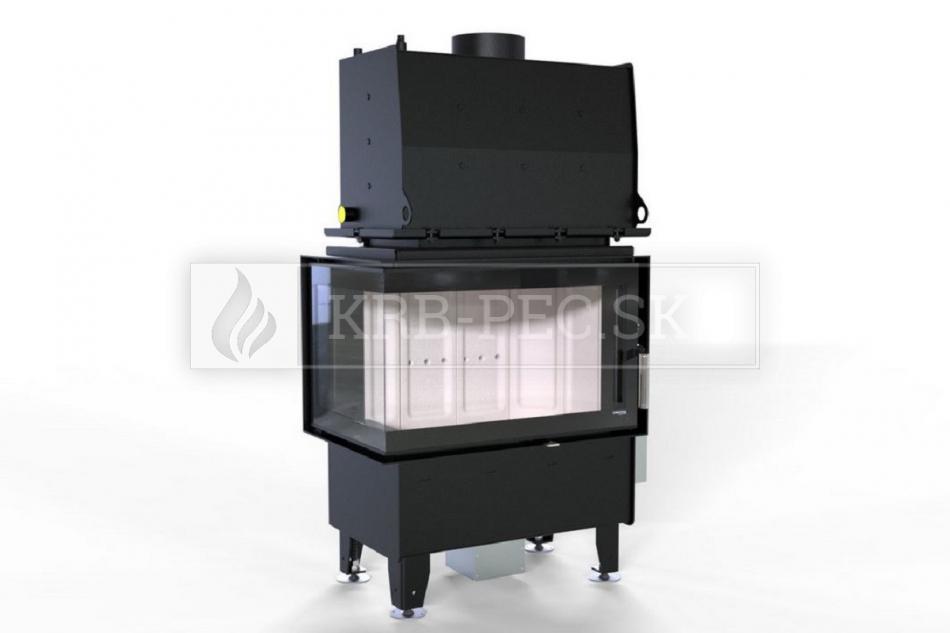

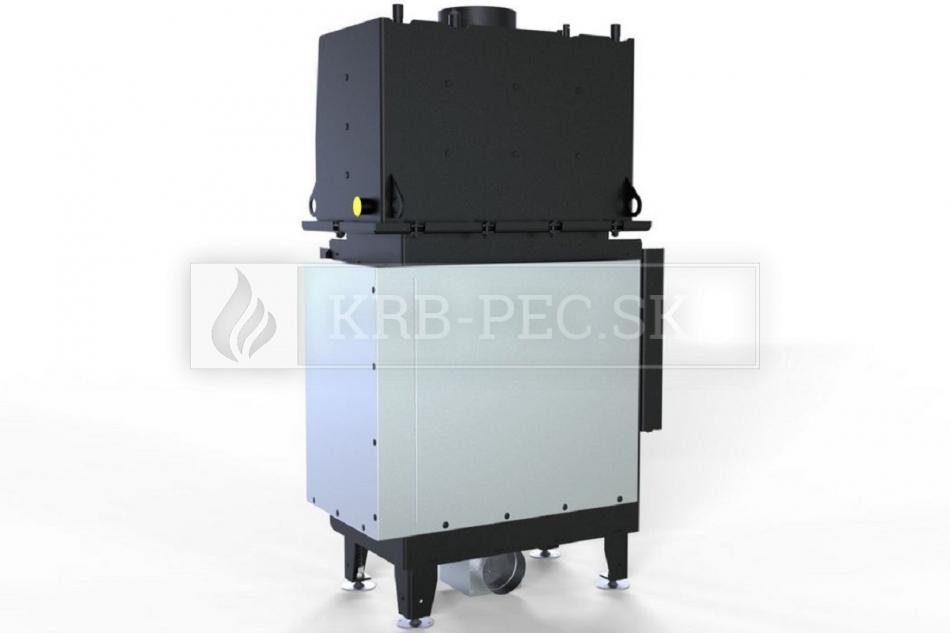

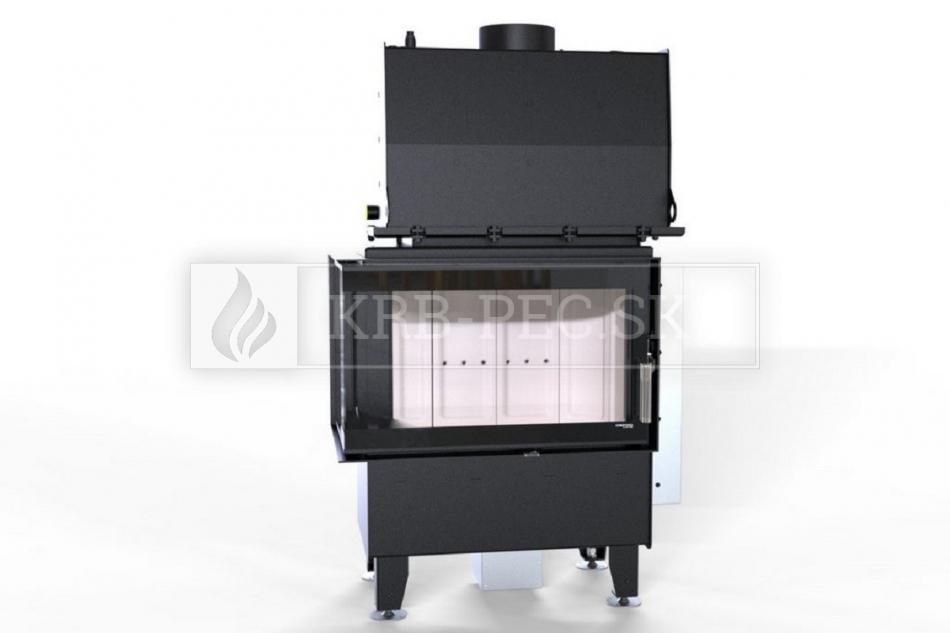

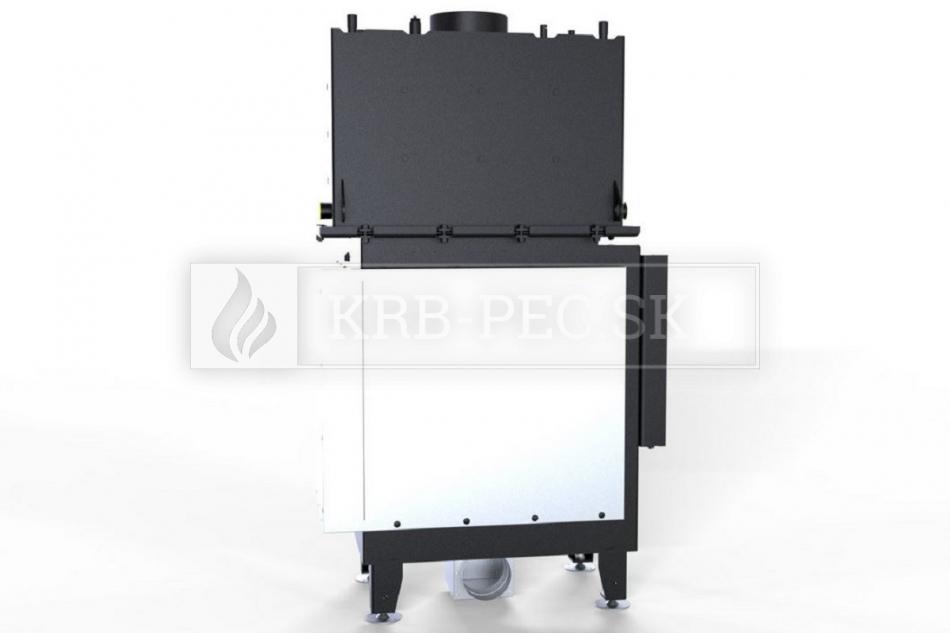

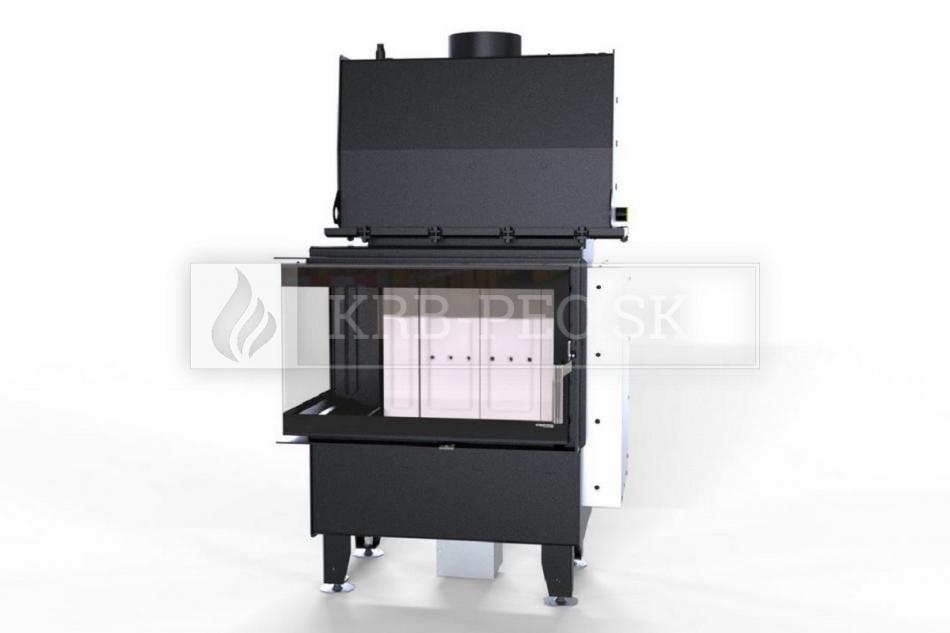

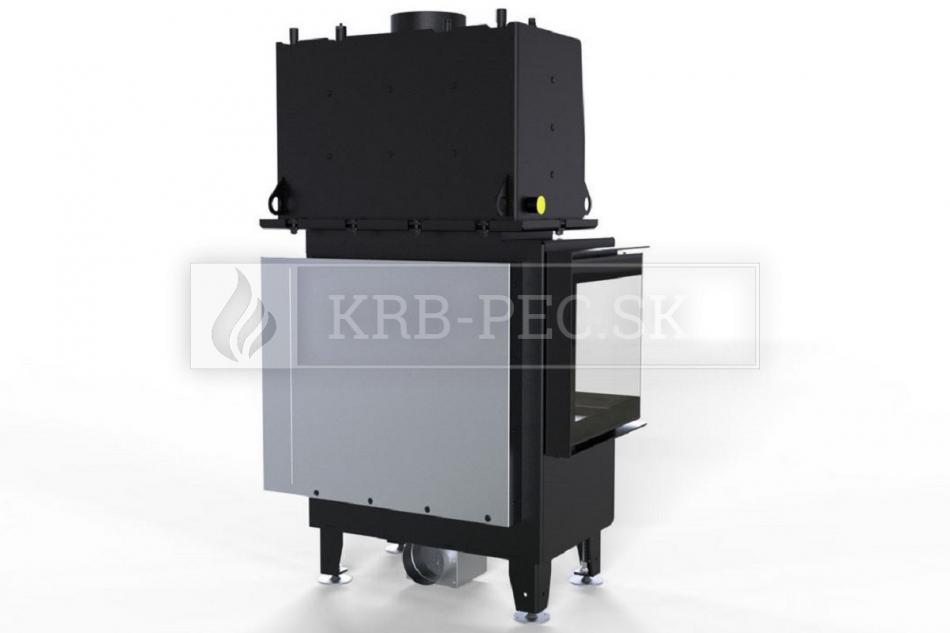

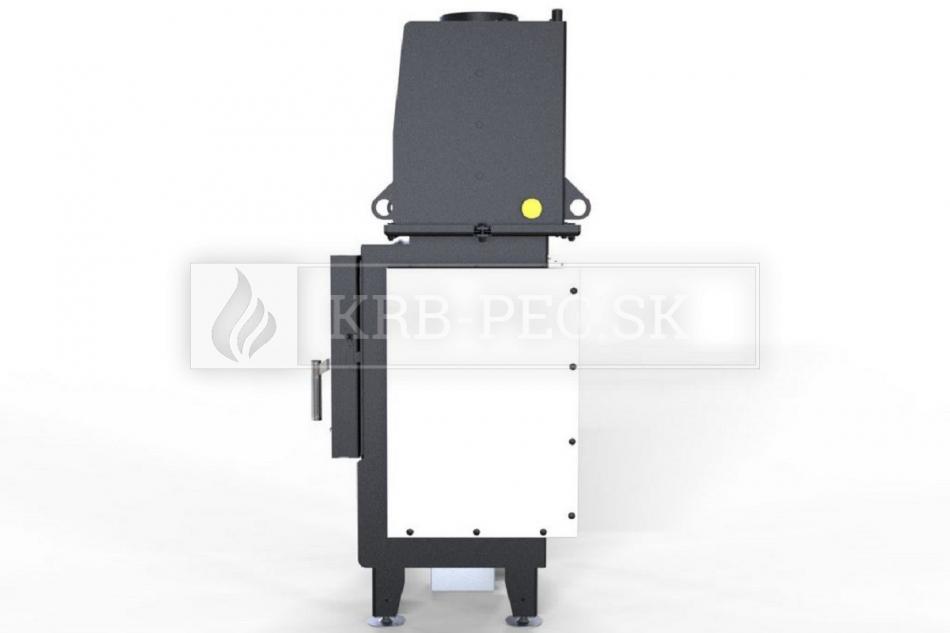

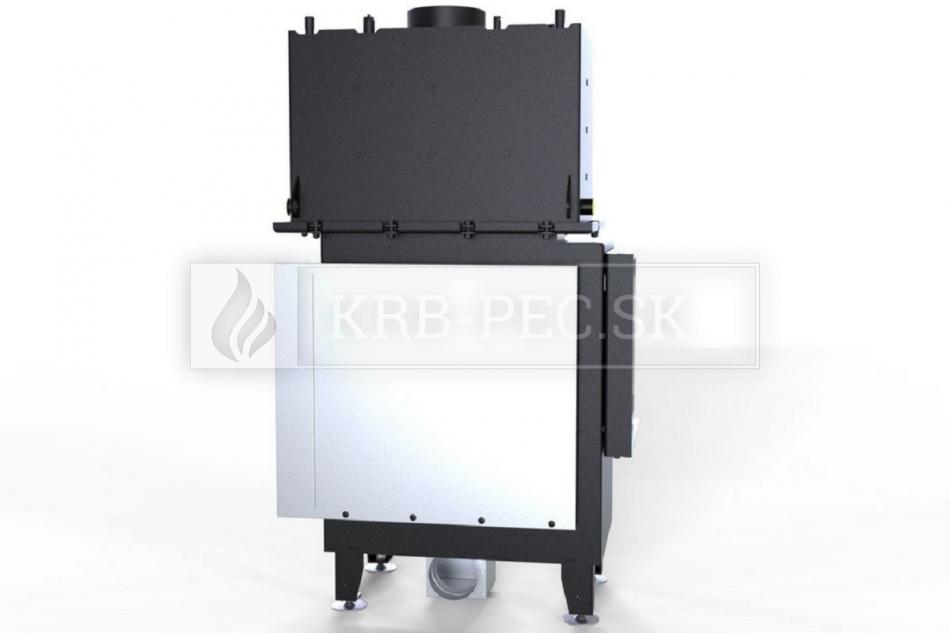

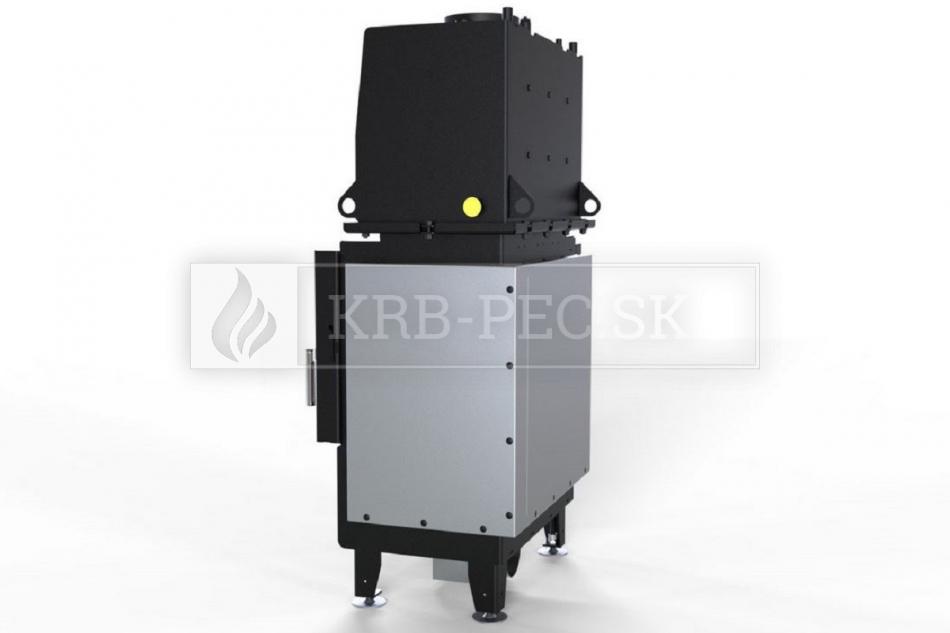

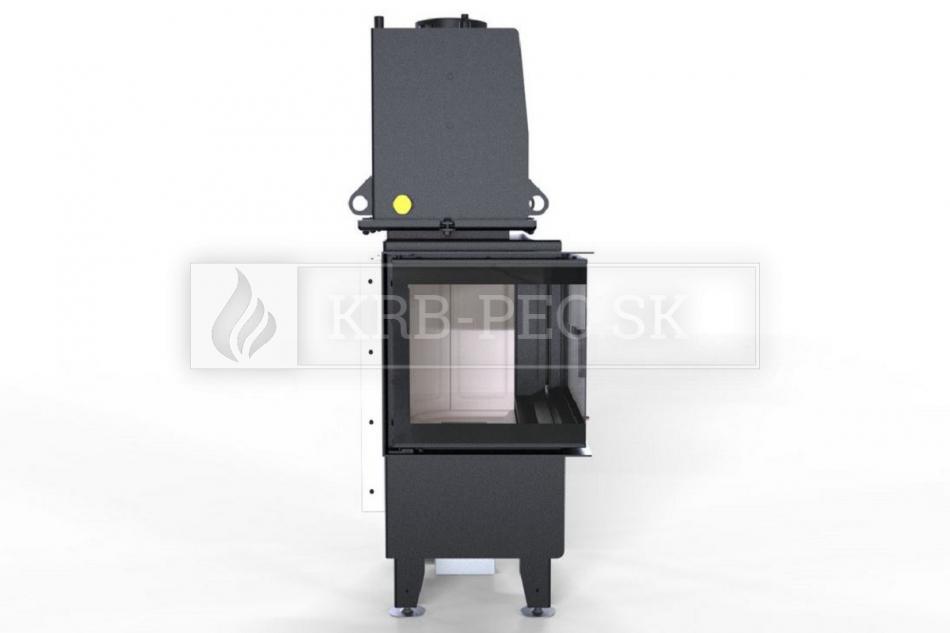

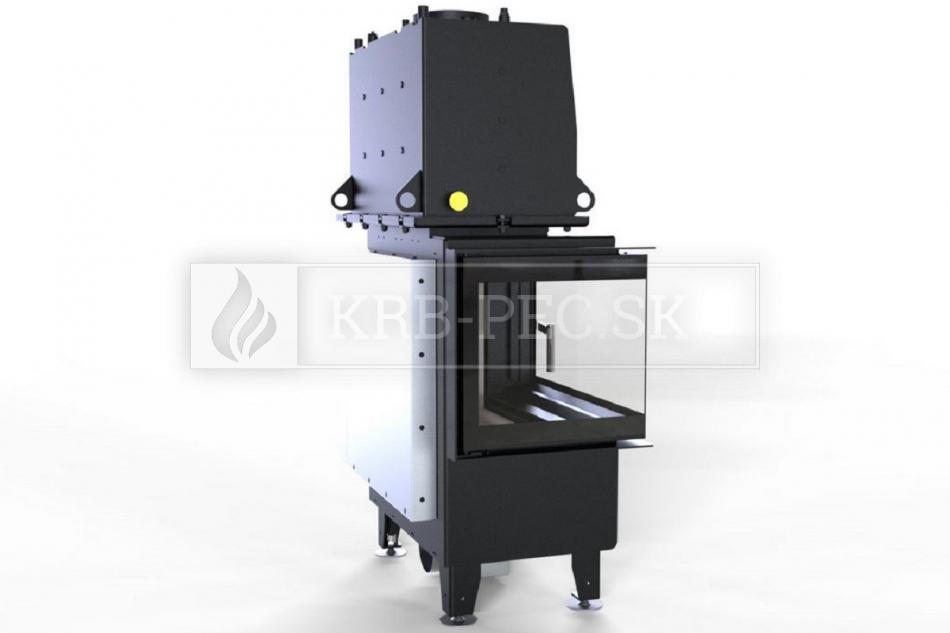

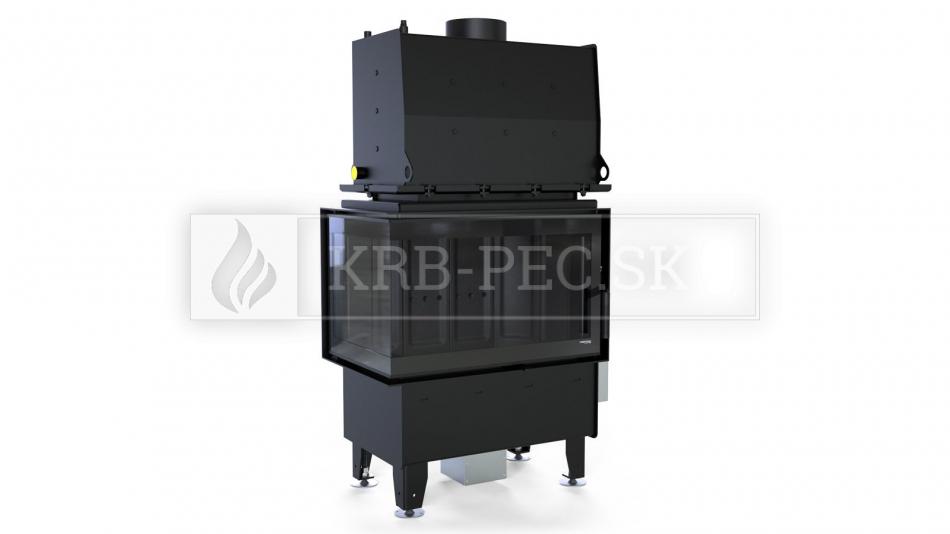

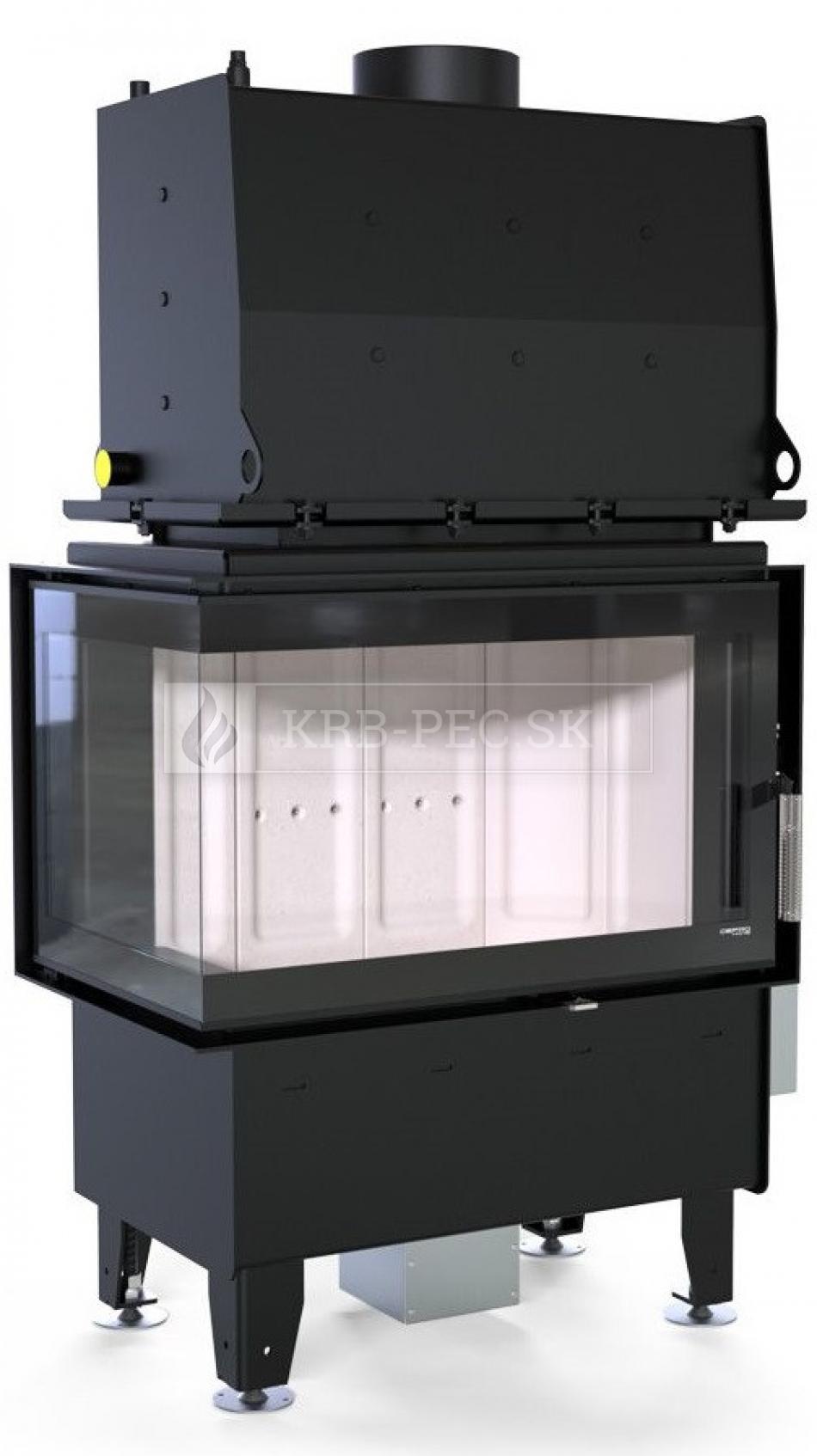

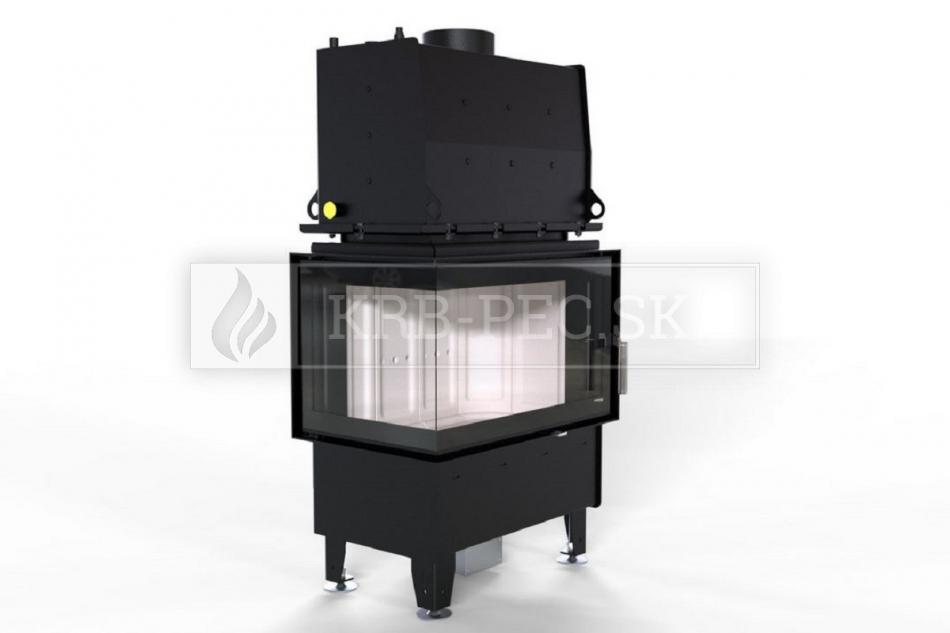

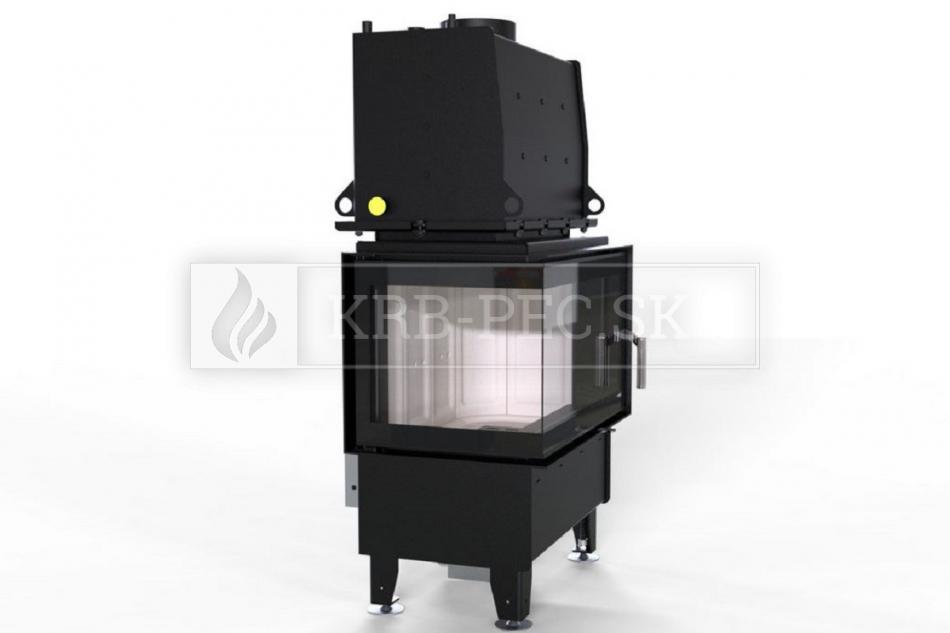

Defro Home RIVA SM BL SHORT - oceľová rohová teplovodná krbová vložka
s otváraním do boku
Spoločnosť DEFRO bola založená v roku 1973, dnes je najväčší výrobca kotlov v Poľsku a v Európe vôbec – v číslach to znamená 40 000 vyrábaných kotlov ročne. DEFRO má veľmi inovatívne laboratórium a veľký výrobný závod. Firma spolupracuje so skúsenými inžiniermi, zváračmi, administratívnymi pracovníkmi a technickými poradcami.
V neposlednom rade sa kladie dôraz aj na hospodárnosť a ekologické riešenia. Certifikácie spĺňajú kritériá všetkých európskych štátov, kde sa firma DEFRO úspešne etabluje a získava nových a nových zákazníkov.
Z tohto hľadiska treba spomenúť najmä mimoriadne praktický rad QUADROOM. Liatinové krbové kachle radu Orbis potešia najmä minimalistov. Nie v poslednom rade DEFRO vyrába aj peletové kachle, ktoré nevyžadujú náročnú údržbu. Najznámejšími zariadeniami v súčasnosti sú teplovzdušné krbové vložky – Defro umožnilo individuálny výber ozdobného rámu, ako aj farby obkladu a rukoväte, preto spotrebič spĺňa predstavy každého spotrebiteľa.
Rad Defro Home Prima je kombináciou ochrany životného prostredia, dizajnu a hospodárnosti. Krbové vložky radu DEFRO HOME INTRA úspešne vykurujú celý dom. Moderný dizajn a úzke ohnisko umožňujú použitie v pasívnych a rekuperačných domoch.
Séria sa dodáva v štyroch podobách v závislosti od veľkosti ohniska: XSM, SM, ME, LA. Pri správnej prevádzke platí na zariadenie päťročná záruka, 2 roky na rošt, 2 roky na ceramiton, 1 rok na deflektor krbovej vložky.
Sortiment Defro Home zahŕňa rovné, rohové, trojstranné a obojstranné krbové vložky. Rohové modely krbových vložiek maximalizujú dostupný inštalačný priestor a zároveň vám umožňujú vychutnať si krásny pohľad na oheň. S rohovými krbmi si môžete vytvoriť útulný kútik, kde si môžete oddýchnuť po náročnom dni.
Vlastnosti
ľavé rohové presklenie
masívna a odolná konštrukcia z ocele
otváranie do boku
výkon: 16 kW
energetická účinnosť až 88 %
nastaviteľné nožičky (od 0 do 100 mm)
vývod dymovodu je horný, s priemerom 200 mm
klučka z nehrdzavejúcej ocele na prirodzené ochladzovanie
palivo: drevo a drevené brikety
sklo s dizajnovým čiernym sklom
vyrobená podľa normy Blmsch V Stufe2 a Ekodesign
VOLITELNÉ PRÍSLUŠENSTVO KU KRBOVEJ VLOŽKE
Čierny ceramiton
Okrem štandardnom prevedení (vľavo) mame pre Vás k dispozícií variantu čierny ceramiton - odolný akumulačný materiál.
Čierna klučka
Vďaka voliteľnej čiernej klučke sa môžeme tešiť z exkluzívnejšieho a zároveň modernejšieho vzhľadu krbovej vložky.
Klučka na druhej strane
Keď si vyberiete túto opciu, klučka sa umiestňuje na druhú (opačnú) stranu.
Rámiky
Rámiky Defro sú ozdobnými príslušenstvami ku krbovým vložkám. Ich hlavnou výhodou je rýchla inštalácia, ku ktorej nepotrebujete ani špecifické náradie. Rám je odolný voči teplote a zapadá do každého interiéru.Inštrukcie k zapojeniu radu Riva na ústredné kúrenie
Krbové vložky DEFRO HOME NAVI sú vybavené vodným systémom, ktorý umožňuje prevádzku v systéme ústredného kúrenia. Vodný systém je vybavený dochladzovacou špirálou, čo umožňuje inštaláciu do otvoreného aj uzavretého systému.
Pred samotnou inštaláciou zariadenia treba skontrolovať tesnosť, keďže vložku je možné nasadiť iba vtedy ak všetky netesnosti boli vylúčené.
Vodný systém v krbovej vložke DEFRO HOME NAVI je vybavený dvoma prívodnými a dvoma vratnými zásuvkami, takže je možné zvoliť miesta napojenia do systému ústredného kúrenia. Pre správnu a efektívnu prevádzku vodného systému by miesta pripojenia k systému ústredného kúrenia mali byť v skríženom usporiadaní.

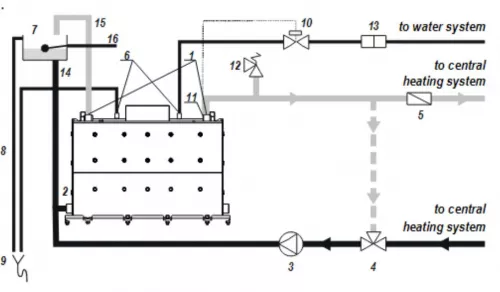

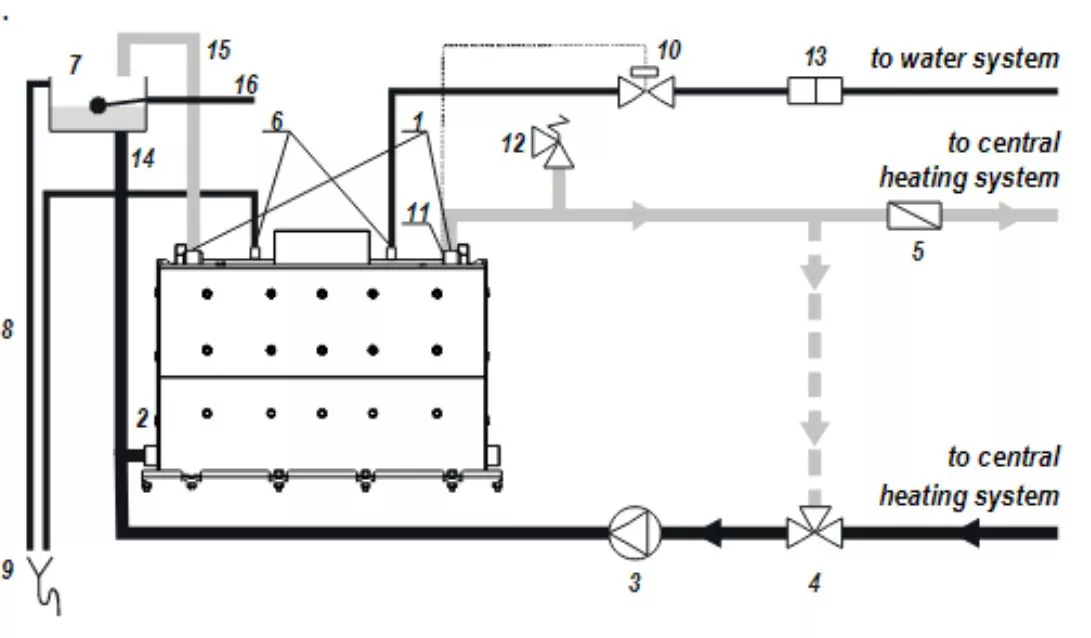

1. obrázok:
1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačné čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka, 7 - expanzná nádoba s plavákom, 8 – potrubie, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter, 14 - expanzná rúrka, 15 - bezpečnostné potrubie, 16 - napájací zdroj z vodovodného potrubia

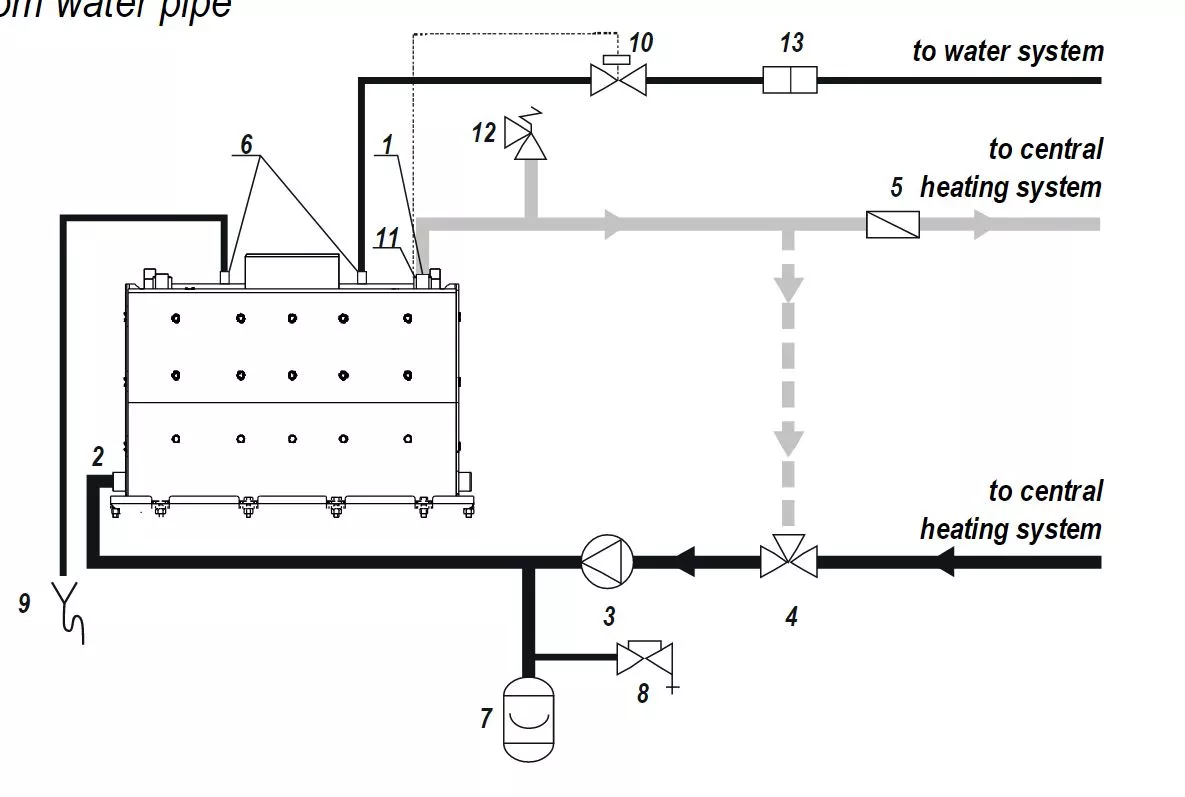

2. obrázok:
1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačná čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka tepla, 7 - membránová expanzná nádoba, 8 - plniace a vyprázdňovacie armatúry, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter.
Tepelná ochrana výtoku (10) je ventil, ktorý sa na základe teplotného signálu zo snímača (11) otvorí, ak sa prekročí bezpečná prevádzková teplota vodného systému. Voda z vodovodného systému prúdiaca cez výmenník tepla ochladzuje vodovodný systém znižujúc teplotu vody z ústredného vykurovania a následne sa vypúšťa do kanalizácie.
Na zabezpečenie správnej prevádzky vodovodného systému je potrebné splniť podmienku, že teplota vody vracajúcej sa zo systému CO nie je nižšia ako 50 °C. Súvisí to s kondenzáciou pary na studených stenách krbovej vložky (tzv. potenie vložky), čo vedie k k zníženiu životnosti a účinnosti vykurovania. Tomuto javu možno vyhýbať použitím rôznych metód, napr. nastavením vyššej teploty vody vo vodovodnom systéme a úpravou teplôt vo vykurovaných miestnostiach pomocou termostatických ventilov alebo použitím zmiešavacích systémov. Funkcia tepelnej ochrany proti poklesu teploty vratnej vody pod rosným bodom sa realizuje pomocou zmiešavacieho trojcestného termostatického ventilu (4), ktorý na základe nameranej hodnoty nainštalovaného snímača teploty otvorí príslušný ventil s teplou vodou, ktorý ju zmiešava so studenou vodou - v prípade príkladov na obrázkoch 11 a 12.
V uzavretom systéme je potrebné nainštalovať poistný ventil (12). Jeho úlohou je chrániť vodovodný systém a inštaláciu pred prekročením maximálneho povoleného pracovného tlaku. Ventil by mal byť nastavený na 2,0 baru a mal by zabrániť prekročeniu maximálneho prevádzkového tlaku najviac o 10 %. Ventil by sa mal inštalovať čo najbližšie k zdroju tepla: môže sa inštalovať priamo do voľnej prívodnej zásuvky alebo na potrubie privádzajúce vodu do inštalácie, na ľahko prístupnom mieste. Ak sa prekročí povolený tlak, poistný ventil vypustí prebytok vody a pary cez výpustné potrubie, čím sa zníži tlak v systéme. Preto by ste mali zabezpečiť bezpečný odtok vody a pary z poistného ventilu (napr. do kanalizácie).
Základné bezpečnostné informácie k zapojeniu teplovodných zariadení
Pri zapájaní výmenníka treba dbať na niektoré bezpečnostné pokyny. Voda vo výmenníku nesmie byť príliš studená, inak sa spaliny zrážajú (kondenzujú) na studených stenách výmenníka a vytvárajú na ňom dechtový povlak. Povlak sa usadzuje v komíne a vytvára izolačnú vrstvu, čo môže viesť k prehrdzaveniu. Na tento účel môžeme používať trojcestný termostatický ventil.
Voda vo výmenníku tepla nesmie byť ani príliš horúca, lebo začne vrieť. To by viedlo k prudkému zvýšeniu tlaku vo výmenníku tepla a hrozilo by jeho poškodenie alebo poškodenie iných častí vykurovacieho okruhu. Preto by teplota vody vo výmenníku nemala prekročiť 100 °C. Toto nastáva zvyčajne pri výpadku prúdu. Existuje mnoho spôsobov zabezpečenia sporáka proti prehriatiu, napríklad stačí už nainštalovaný poistný ventil. Je možné získať záložný zdroj elektrickej energie na pohon obehového čerpadla. V súčasnosti sú už mnohé kachle a krbové vložky vybavené dochladzovacou slučkou. Dochladzovacia slučka je pripojená k prívodu vody, a zabezpečuje dochladenie teplovodného výmenníka v prípade prehriatia.
Ak zapojenie máme realizované do radiátora, každopádne potrebujeme obehové čerpadlo a záložný zdroj. Záložný zdroj poskytuje prepäťovú ochranu a elektrickú energiu na niekoľko hodín v prípade výpadky elektrickej energie.
Ďalším spôsobom zapojenia je použitie akumulačného zásobníka, ktorý "uskladňuje" teplú vodu na neskoršie použitie. Tento spôsob zapojenie aplikujeme v prípade podlahového kúrenia. Akumulačný zásobník použijeme tak, že denne naplníme zásobník drevom a dom si berie celý deň teplú vodu zo zásobníka. Na druhej strane, novostavby majú nízku potrebu tepla, preto je vhodné použiť akumulačnú nádrž. Ak sa prebytočná energia ukladá do akumulačnej nádrže, nevzniká problém s prehrievaním.
Vysvetlivky:
C – obehové čerpadlo |
1 – bezpečnostná rúrka ø 1” |
CM – dodávacie potrubie |
2 – prívodná rúrka ø 3/4 |
CR – spätné potrubie |
3 – prívod studenej vody |
F – spínač prietoku |
4 – venturiho trubica |
M – manometer |
5 – regulačná sonda |
P – obehové čerpadlo |
6 – sanitárna voda |
P1 – obehové čerpadlo 1 |
7 - napájanie 230 Volt - 50 Hz |
P2 - obehové čerpadlo 2 |
8 – 30 platňový výmenník |
T – termometer |
9 – namontovaný plynový kotol |
V – guľový ventil |
10 – odvod tepla |
VB – vyrovnávací ventil |
11 - načítanie systému |
VDM – motorizovaný prepínací ventil |
12 – odtokový systém |
VEA – otvorená expanzná nádoba |
20 – elektronická ovládacia jednotka (opcionálna) |
VEAC – otvorená expanzná nádoba pre ústredné kúrenie |
21 – integračný systém DSA |
VEC – uzavretá expanzná nádoba |
VSP – poistný ventil |
VECTS – sanitárna uzavretá expanzná nádoba |
VST – tepelný výpustný ventil |
VMS - sanitárny zmiešavací ventil |
VAST – automatický tepelný poistný ventil DSA |
VR – spätný ventil |
VMA - antikondenzačný zmiešavací ventil |
INDIVIDUÁLNA CENA |
