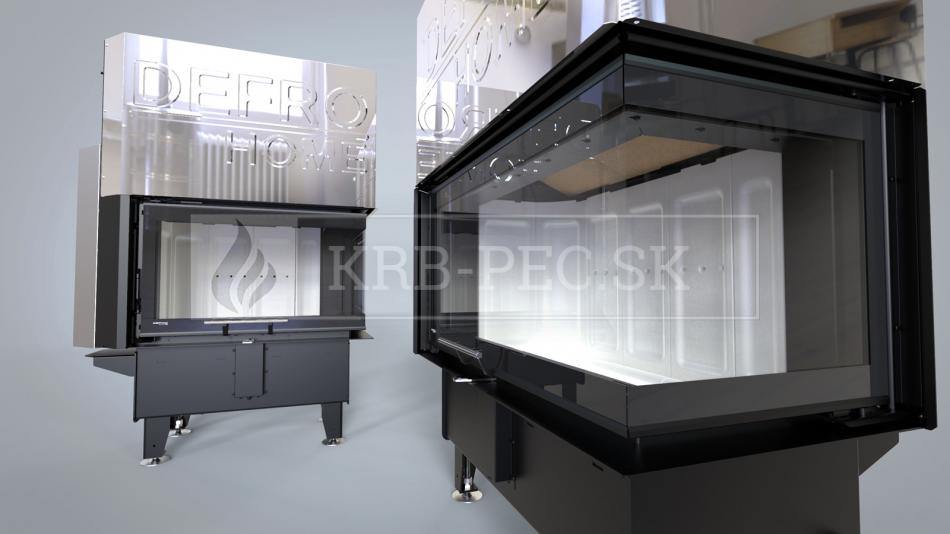

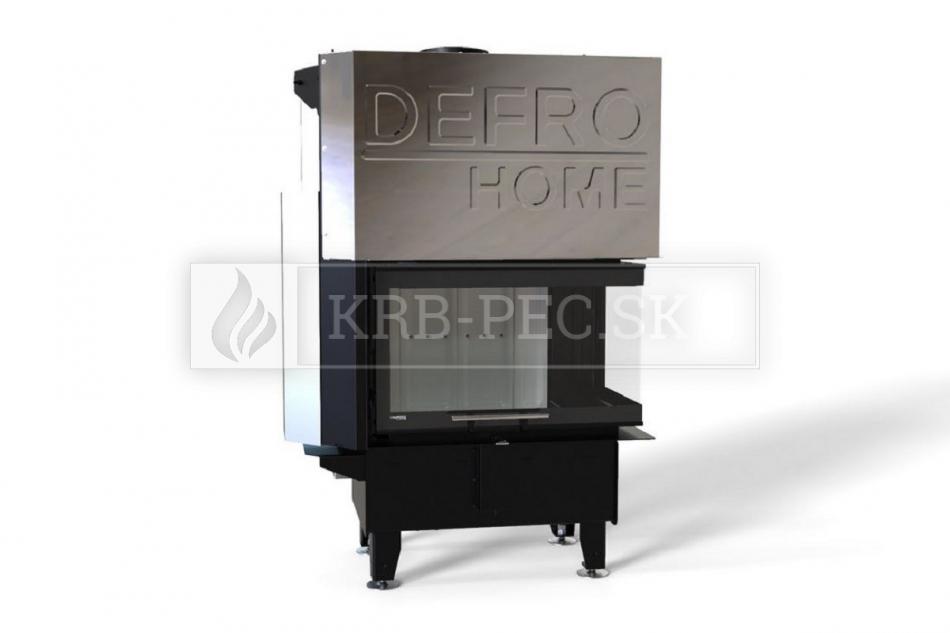

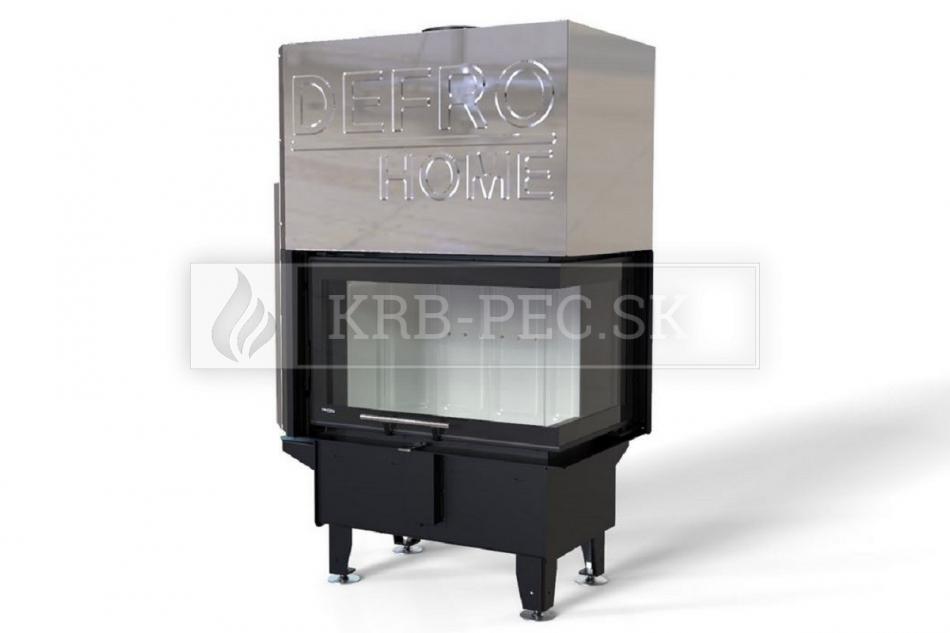

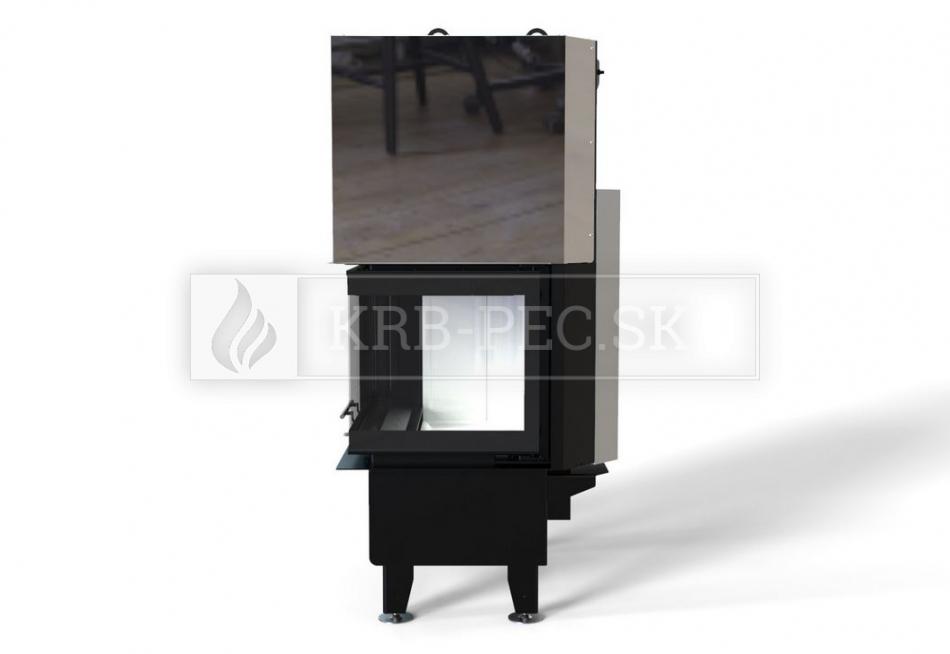

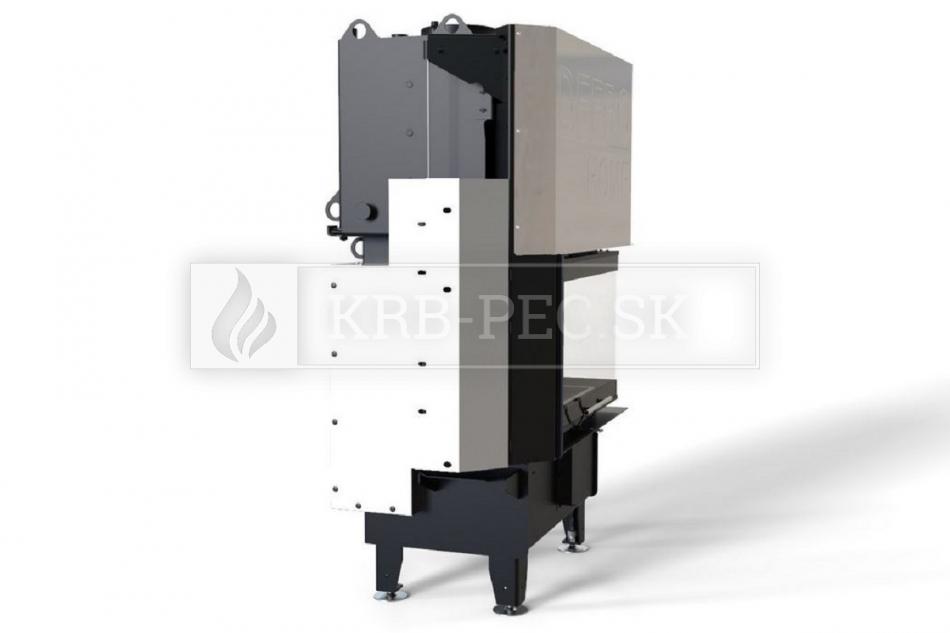

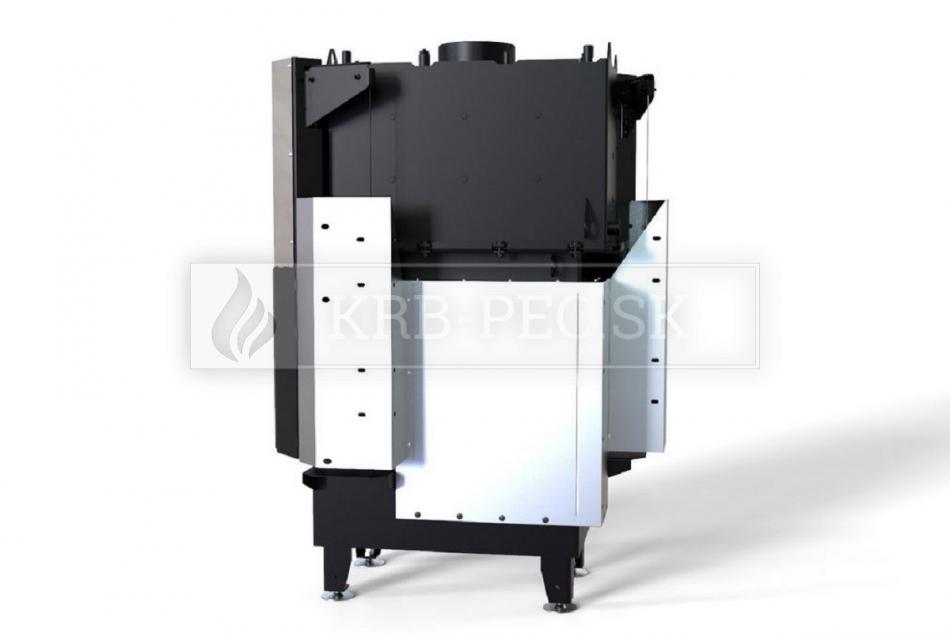

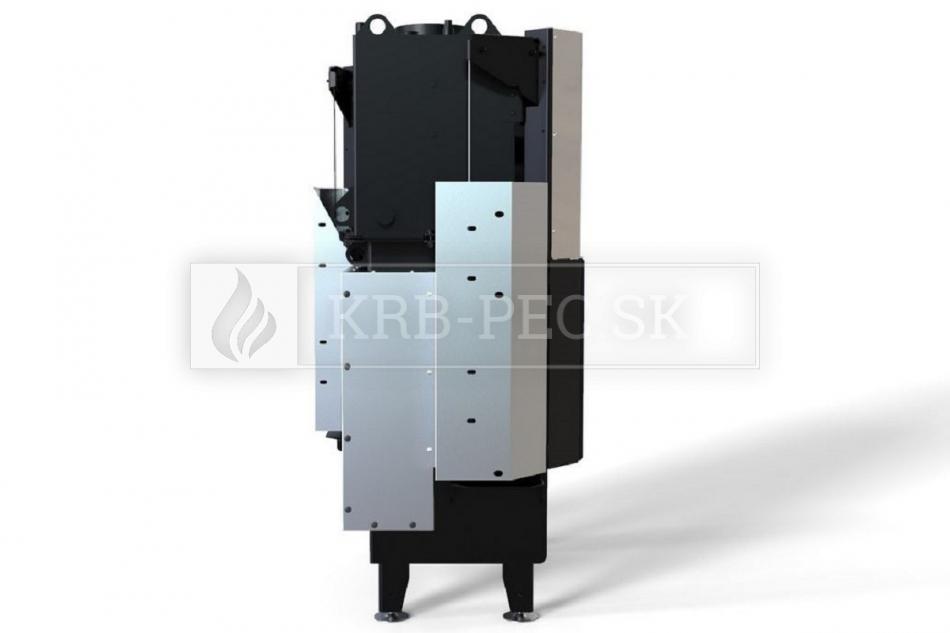

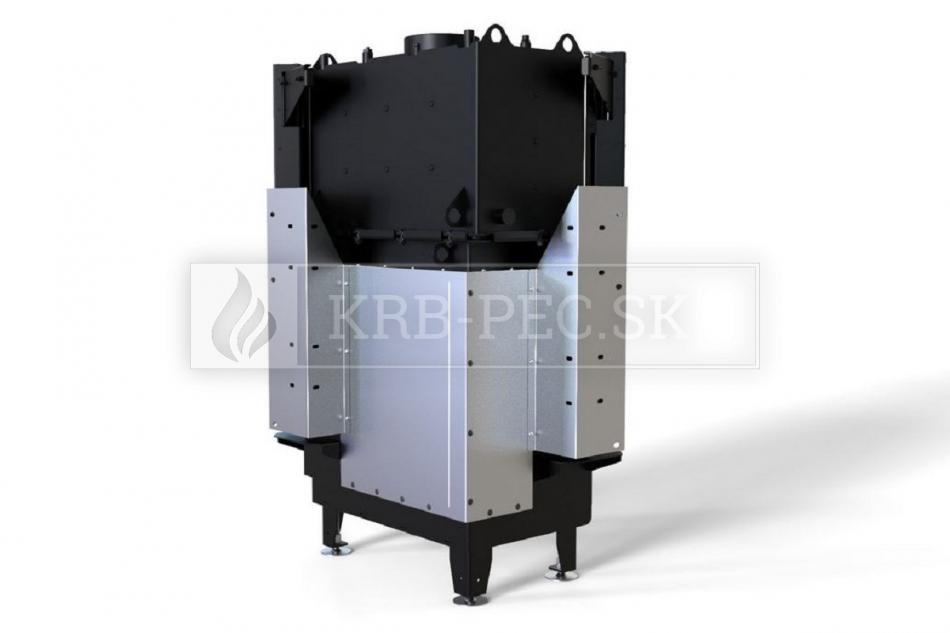

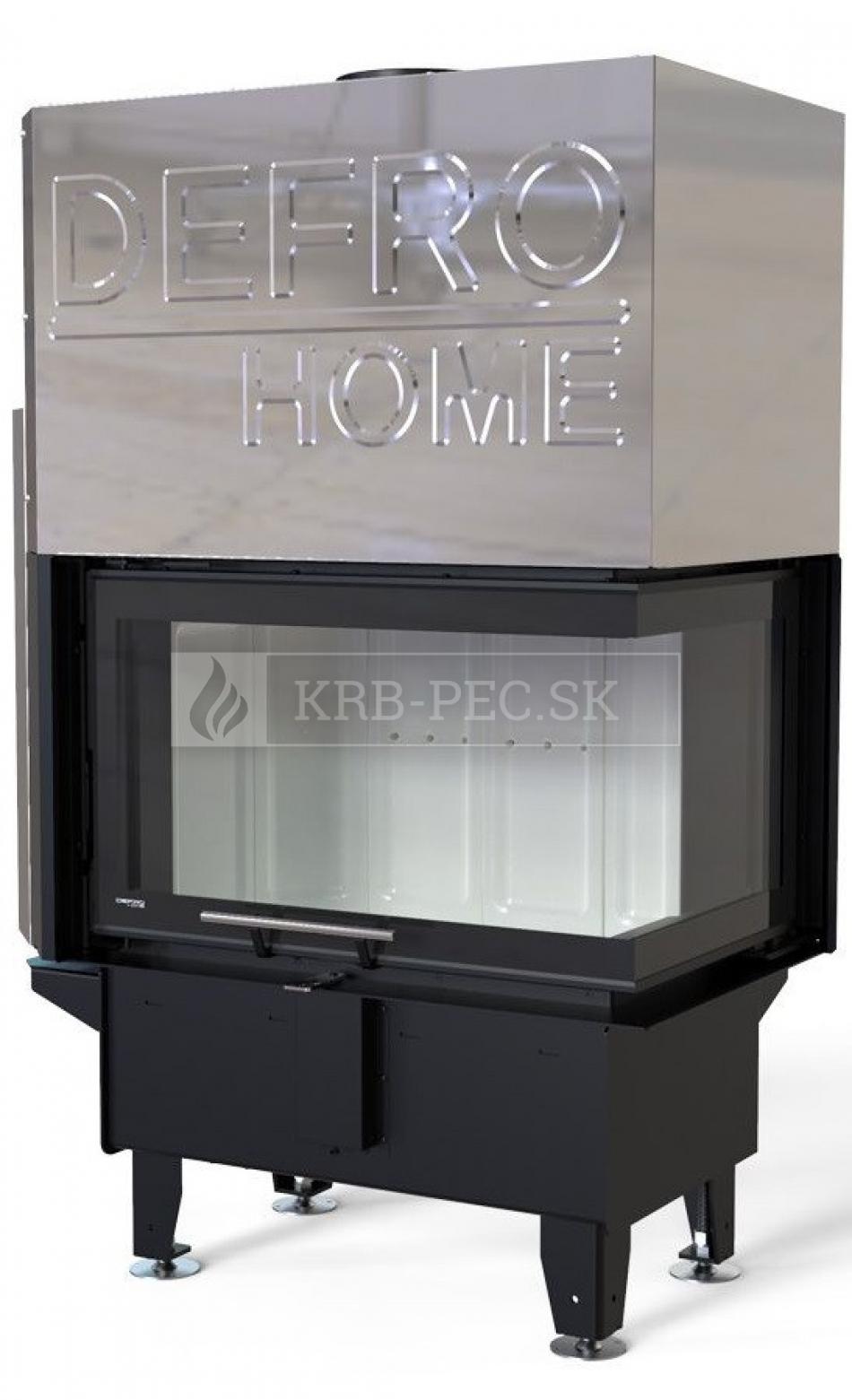

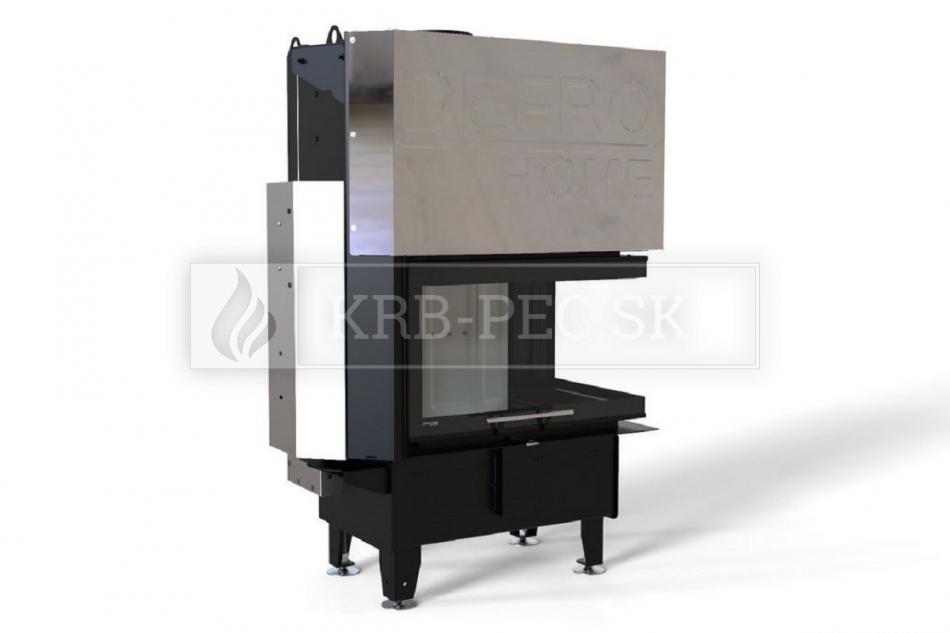

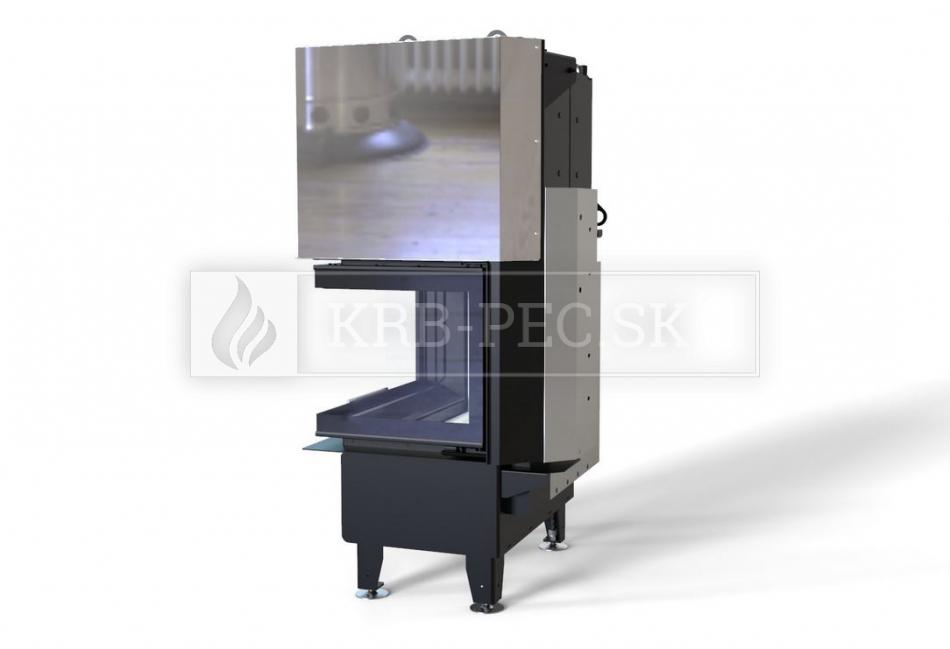

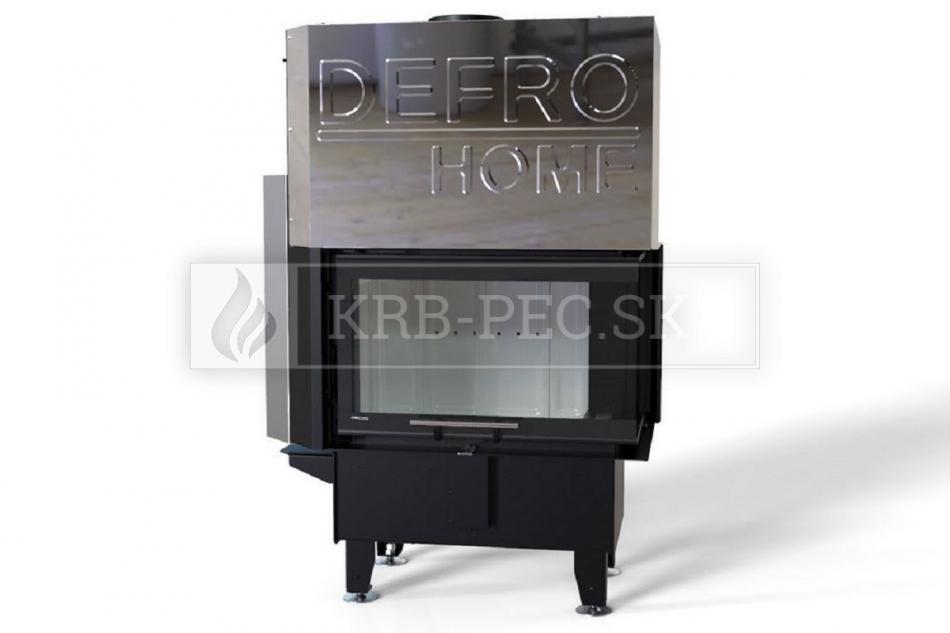

Defro Home RIVA SM BP SHORT G - oceľová rohová teplovodná krbová vložka

s výsuvnými dvierkami

Spoločnosť DEFRO bola založená v roku 1973, dnes je najväčší výrobca kotlov v Poľsku a v Európe vôbec – v číslach to znamená 40 000 vyrábaných kotlov ročne. DEFRO má veľmi inovatívne laboratórium a veľký výrobný závod. Firma spolupracuje so skúsenými inžiniermi, zváračmi, administratívnymi pracovníkmi a technickými poradcami. Najznámejšie rady série DEFRO Home sú peletové kachle, krby a krbové vložky. Ďaľšia hrdosť spoločnosti spočíva v ekologickosti produktov. DEFRO spotrebiče spĺňajú normy BImSchV2 a ECO Design. Pri ochrane životného prostredia dbajú ohľad najmä na minimalizovanie emisií oxidu ohoľnatého a prachu. Ekodizajn sa vzťahuje nielen na sporáky alebo tepelné čerpadlá, ale aj na "vykurovacie telesá na drevo", medzi ktoré patria domáce krby ako dodatočný zdroj tepla. Firma DEFRO berie na zreteľ požiadavky trhu s osobitnými požiadavkami zákazníka: úsporné, ekologické riešenie, dizajnové stvárnenie, a toto všetko v najvyššej kvalite.

V neposlednom rade sa kladie dôraz aj na hospodárnosť a ekologické riešenia. Certifikácie spĺňajú kritériá všetkých európskych štátov, kde sa firma DEFRO úspešne etabluje a získava nových a nových zákazníkov. Medzi ďaľšie benefity a výhody produktov značky DEFRO patrí vysoká spoľahlivosť, ekologická prevádzka a tým nízka spotreba dreva, nenáročná obsluha a výborný pomer ceny a kvality. Výrobná firma zohľadňuje požiadavky zákazníkov pre hospodárne riešenie nízkoenergetických domov, až po veľkoformátové riešenia krbov a rozmernejších priestorov. Nesmieme zabudnúť, že firma začala vyrábať vodou chladené krbové vložky, ktoré sú oveľa úspornejšie ako klasické typy vložiek. Aj v súčasnosti existujú takí, ktorí uprednostňujú voľne stojace krbové kachle, ktoré sa vďaka malým rozmerom zmestia aj do menších priestorov.

Z tohto hľadiska treba spomenúť najmä mimoriadne praktický rad QUADROOM. Liatinové krbové kachle radu Orbis potešia najmä minimalistov. Nie v poslednom rade DEFRO vyrába aj peletové kachle, ktoré nevyžadujú náročnú údržbu. Najznámejšími zariadeniami v súčasnosti sú teplovzdušné krbové vložky – Defro umožnilo individuálny výber ozdobného rámu, ako aj farby obkladu a rukoväte, preto spotrebič spĺňa predstavy každého spotrebiteľa.

Rad Defro Home Prima je kombináciou ochrany životného prostredia, dizajnu a hospodárnosti. Krbové vložky radu DEFRO HOME INTRA úspešne vykurujú celý dom. Moderný dizajn a úzke ohnisko umožňujú použitie v pasívnych a rekuperačných domoch.

Séria sa dodáva v štyroch podobách v závislosti od veľkosti ohniska: XSM, SM, ME, LA. Pri správnej prevádzke platí na zariadenie päťročná záruka, 2 roky na rošt, 2 roky na ceramiton, 1 rok na deflektor krbovej vložky.

Sortiment Defro Home zahŕňa rovné, rohové, trojstranné a obojstranné krbové vložky.  Rohové modely krbových vložiek maximalizujú dostupný inštalačný priestor a zároveň vám umožňujú vychutnať si krásny pohľad na oheň. S rohovými krbmi si môžete vytvoriť útulný kútik, kde si môžete oddýchnuť po náročnom dni.

Vlastnosti

pravé rohové presklenie

masívna a odolná konštrukcia z ocele

výsuvné otváranie

výkon: 16 kW

energetická účinnosť až 81 %

nastaviteľné nožičky (od 0 do 100 mm)

vývod dymovodu je horný, s priemerom 200 mm

klučka z nehrdzavejúcej ocele na prirodzené ochladzovanie

palivo: drevo a drevené brikety

s dizajnovým čiernym sklom

vyrobená podľa normy Blmsch V Stufe2 a Ekodesign

VOLITELNÉ PRÍSLUŠENSTVO KU KRBOVEJ VLOŽKE

Čierny ceramiton

Okrem štandardnom prevedení (vľavo) mame pre Vás k dispozícií variantu čierny ceramiton - odolný akumulačný materiál.

Čierna klučka

Vďaka voliteľnej čiernej klučke sa môžeme tešiť z exkluzívnejšieho a zároveň modernejšieho vzhľadu krbovej vložky.

Rukoväť pre zdvih / Odnímateľná rukoväť

Pri tejto krbovej vložke si môžete vybrať rukoväť pre zdvih, alebo dokonca odnímateľnú rukoväť.

Rámiky

1. Rámik M50 - prvý v poradí, čelný rozmer rámu je 50 mm
2. Rámik M30 - druhý v poradí, čelný rozmer rámu je 30 mm
3. Rámik tvarovaný - tretí v poradí

Inštrukcie k zapojeniu radu Riva na ústredné kúrenie

Krbové vložky DEFRO HOME NAVI sú vybavené vodným systémom, ktorý umožňuje prevádzku v systéme ústredného kúrenia. Vodný systém je vybavený dochladzovacou špirálou, čo umožňuje inštaláciu do otvoreného aj uzavretého systému.

Pred samotnou inštaláciou zariadenia treba skontrolovať tesnosť, keďže vložku je možné nasadiť iba vtedy ak všetky netesnosti boli vylúčené.

Vodný systém v krbovej vložke DEFRO HOME NAVI je vybavený dvoma prívodnými a dvoma vratnými zásuvkami, takže je možné zvoliť miesta napojenia do systému ústredného kúrenia. Pre správnu a efektívnu prevádzku vodného systému by miesta pripojenia k systému ústredného kúrenia mali byť v skríženom usporiadaní.

1. obrázok:

1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačné čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka, 7 - expanzná nádoba s plavákom, 8 – potrubie, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter, 14 - expanzná rúrka, 15 - bezpečnostné potrubie, 16 - napájací zdroj z vodovodného potrubia

2. obrázok:

1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačná čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka tepla, 7 - membránová expanzná nádoba, 8 - plniace a vyprázdňovacie armatúry, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter.

Tepelná ochrana výtoku (10) je ventil, ktorý sa na základe teplotného signálu zo snímača (11) otvorí, ak sa prekročí bezpečná prevádzková teplota vodného systému.  Voda z vodovodného systému prúdiaca cez výmenník tepla ochladzuje vodovodný systém znižujúc teplotu vody z ústredného vykurovania a následne sa vypúšťa do kanalizácie.

Na zabezpečenie správnej prevádzky vodovodného systému je potrebné splniť podmienku, že teplota vody vracajúcej sa zo systému CO nie je nižšia ako 50 °C. Súvisí to s kondenzáciou pary na studených stenách krbovej vložky (tzv. potenie vložky), čo vedie k  k zníženiu životnosti a účinnosti vykurovania. Tomuto javu možno vyhýbať použitím rôznych metód, napr. nastavením vyššej teploty vody vo vodovodnom systéme a úpravou teplôt vo vykurovaných miestnostiach pomocou termostatických ventilov alebo použitím zmiešavacích systémov. Funkcia tepelnej ochrany proti poklesu teploty vratnej vody pod rosným bodom sa realizuje pomocou zmiešavacieho trojcestného termostatického ventilu (4), ktorý na základe nameranej hodnoty nainštalovaného snímača teploty  otvorí príslušný ventil s teplou vodou, ktorý ju zmiešava so studenou vodou  - v prípade príkladov na obrázkoch 11 a 12.

V uzavretom systéme je potrebné nainštalovať poistný ventil (12). Jeho úlohou je chrániť vodovodný systém a inštaláciu pred prekročením maximálneho povoleného pracovného tlaku. Ventil by mal byť nastavený na 2,0 baru a mal by zabrániť prekročeniu maximálneho prevádzkového tlaku najviac o 10 %. Ventil by sa mal inštalovať čo najbližšie k zdroju tepla: môže sa inštalovať priamo do voľnej prívodnej zásuvky alebo na potrubie privádzajúce vodu do inštalácie, na ľahko prístupnom mieste. Ak sa prekročí povolený tlak, poistný ventil vypustí prebytok vody a pary cez výpustné potrubie, čím sa zníži tlak v systéme. Preto by ste mali zabezpečiť bezpečný odtok vody a pary z poistného ventilu (napr. do kanalizácie).

Základné bezpečnostné informácie k zapojeniu teplovodných zariadení

Pri zapájaní výmenníka treba dbať na niektoré bezpečnostné pokyny. Voda vo výmenníku nesmie byť príliš studená, inak sa spaliny zrážajú (kondenzujú) na studených stenách výmenníka a vytvárajú na ňom dechtový povlak. Povlak sa usadzuje v komíne a vytvára izolačnú vrstvu, čo môže viesť k prehrdzaveniu. Na tento účel môžeme používať trojcestný termostatický ventil.

Voda vo výmenníku tepla nesmie byť ani príliš horúca, lebo začne vrieť. To by viedlo k prudkému zvýšeniu tlaku vo výmenníku tepla a hrozilo by jeho poškodenie alebo poškodenie iných častí vykurovacieho okruhu. Preto by teplota vody vo výmenníku nemala prekročiť 100 °C. Toto nastáva zvyčajne pri výpadku prúdu. Existuje mnoho spôsobov zabezpečenia sporáka proti prehriatiu, napríklad stačí už nainštalovaný poistný ventil. Je možné získať záložný zdroj elektrickej energie na pohon obehového čerpadla. V súčasnosti sú už mnohé kachle a krbové vložky vybavené dochladzovacou slučkou. Dochladzovacia slučka je pripojená k prívodu vody, a zabezpečuje dochladenie teplovodného výmenníka v prípade prehriatia.

Ak zapojenie máme realizované do radiátora, každopádne potrebujeme obehové čerpadlo a záložný zdroj. Záložný zdroj poskytuje prepäťovú ochranu a elektrickú energiu na niekoľko hodín v prípade výpadky elektrickej energie.

Ďalším spôsobom zapojenia je použitie akumulačného zásobníka, ktorý "uskladňuje" teplú vodu na neskoršie použitie. Tento spôsob zapojenie aplikujeme v prípade podlahového kúrenia. Akumulačný zásobník použijeme tak, že denne naplníme zásobník drevom a dom si berie celý deň teplú vodu zo zásobníka. Na druhej strane, novostavby majú nízku potrebu tepla, preto je vhodné použiť akumulačnú nádrž. Ak sa prebytočná energia ukladá do akumulačnej nádrže, nevzniká problém s prehrievaním.

Vysvetlivky:
